Hublot plan ou dôme : différences d’image selon la focale

Le photographe sous-marin qui investit dans un caisson étanche se retrouve rapidement confronté à un choix déterminant : faut-il privilégier un hublot plan polyvalent ou un dôme spécialisé ? Cette décision ne relève pas du simple confort personnel, mais d’une réalité optique précise dictée par les lois de la réfraction. Chaque type d’interface présente des caractéristiques optiques radicalement différentes qui influencent directement la qualité finale de l’image.

Comprendre ces différences techniques permet d’éviter un investissement inadapté à sa pratique photographique réelle. L’analyse qui suit détaille les principes physiques en jeu, les performances optiques selon les focales, et les critères de choix concrets pour chaque type de photographie sous-marine.

Les principes optiques en photographie sous-marine

La photographie sous-marine affronte un défi physique que la plupart des disciplines photographiques ignorent : la réfraction. Comme le détaille la page Photographie sous-marine, l’eau possède un indice de réfraction de 1,33, supérieur à celui de l’air. Cette différence crée une déviation des rayons lumineux à chaque passage entre deux milieux, modifiant radicalement le comportement optique de votre objectif. Concrètement, l’angle de champ de votre optique se réduit d’environ 25 % dès que vous plongez sous la surface.

Cette réduction n’est pas linéaire selon les focales. Un objectif standard de 50 mm se comporte soudainement comme un téléobjectif de 65 mm environ sous l’eau avec un hublot plan. Les objets paraissent plus proches et plus grands, ce qui semble avantageux pour la photographie de sujets éloignés. Mais pour un grand-angle de 16 mm, cette perte de 25 % d’angle de champ devient catastrophique : vous perdez précisément ce qui fait l’intérêt d’une focale courte, à savoir la capacité à capturer des scènes larges.

Cette réduction d’angle s’accompagne d’autres effets optiques indésirables. Avec un hublot plan et un objectif grand-angle, les photographes constatent fréquemment un décalage des couleurs (aberrations chromatiques) et des distorsions géométriques. Ces phénomènes s’expliquent par l’angle limite de réflexion totale eau-air, qui se situe à 48°35′. Tout rayon lumineux arrivant avec un angle supérieur à cette valeur ne traverse plus l’interface eau-air : il est totalement réfléchi. Résultat pratique, l’équipement photo sous l’eau doit tenir compte de cette limitation physique lors du choix entre hublot plan et dôme.

Hublot plan vs dôme : deux philosophies optiques

Le hublot plan et le dôme incarnent deux approches radicalement différentes de la gestion de la réfraction sous-marine. L’un accepte les contraintes physiques du milieu aquatique et les exploite, l’autre les corrige activement pour retrouver les caractéristiques optiques terrestres de l’objectif. Cette opposition fondamentale détermine leur domaine d’excellence respectif.

Le hublot plan constitue la solution la plus simple techniquement : une vitre plate en verre ou polycarbonate assure l’étanchéité du caisson tout en laissant passer la lumière. Cette interface génère le grossissement apparent de 1,33x mentionné précédemment, transformant les focales réelles en focales équivalentes plus longues. Pour la macrophotographie, ce comportement s’avère bénéfique. Un objectif macro de 60 mm se comporte comme un 80 mm environ, offrant une distance de travail confortable avec les sujets de petite taille.

La sélection du bon hublot appareil photo selon la focale utilisée conditionne directement la qualité des images obtenues, notamment en ce qui concerne la netteté périphérique et l’absence de vignettage. Le hublot plan maintient une excellente netteté sur toute la surface de l’image avec des focales moyennes à longues (au-delà de 35 mm), là où le dôme introduit parfois des aberrations si le centrage optique n’est pas parfait. La distance minimale de mise au point reste inchangée, ce qui permet d’approcher les sujets de très près sans contrainte technique supplémentaire.

Mais cette simplicité a un prix optique. Avec des focales courtes (inférieures à 28 mm), le hublot plan génère des déformations importantes et un vignettage prononcé dans les angles de l’image. Les coins deviennent sombres, voire totalement noirs avec un ultra grand-angle de 16 mm ou moins. L’angle de champ maximum théorique qu’un hublot plan peut transmettre plafonne à environ 97° (deux fois 48°35′), ce qui rend impossible l’utilisation d’objectifs fisheyes ou ultra grand-angles rectilinéaires sans perte massive de couverture angulaire.

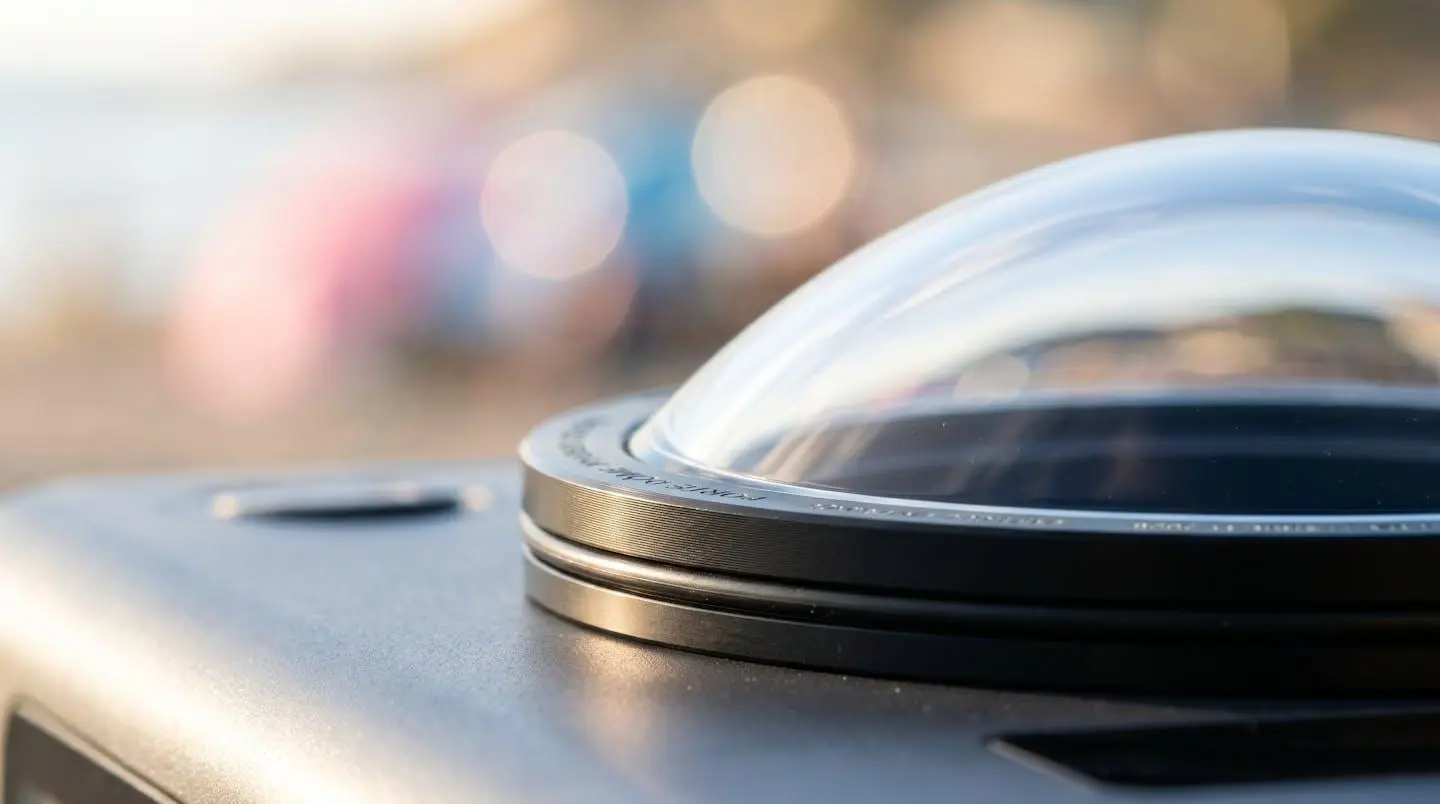

Le dôme adopte une approche radicalement différente en créant une interface sphérique entre l’eau et l’air. Cette géométrie courbe fait entrer tous les rayons lumineux perpendiculairement à la surface du dôme, supprimant ainsi la réfraction à l’interface eau-verre. Une analyse publiée par l’AFC sur les prises de vues aquatiques souligne que le dôme restaure l’angle de champ d’origine de l’objectif et élimine le grossissement de 1,33x caractéristique du hublot plan.

Techniquement, le dôme fonctionne comme une lentille négative de 2 à 3 dioptries. Pour que la correction optique soit optimale, la pupille d’entrée de l’objectif doit coïncider avec le centre géométrique du dôme sphérique. Tout décalage entre ces deux points génère des aberrations chromatiques et un manque de netteté sur les bords de l’image. Cette contrainte d’alignement explique pourquoi les fabricants proposent des rallonges de différentes longueurs pour positionner précisément l’objectif par rapport au dôme.

Le dôme présente néanmoins une limitation importante : il augmente la distance minimale de mise au point de l’objectif. Un 16 mm capable de faire la mise au point à 20 cm en surface nécessitera environ 30 à 35 cm avec un dôme. Cette augmentation rend le dôme inadapté à la macrophotographie de très petits sujets, où chaque centimètre de distance de travail compte. Pour les scènes larges en grand-angle, cette contrainte reste sans conséquence pratique.

Les différences entre hublot plan et dôme se manifestent sur plusieurs critères optiques décisifs pour la qualité finale de l’image. Le récapitulatif ci-dessous détaille ces caractéristiques selon trois plages de focales courantes en photographie sous-marine.

Quel hublot selon votre focale et votre pratique ?

Prenons une situation classique : un photographe souhaite capturer une épave entière ou un banc de barracudas dans son environnement. Avec un objectif de 16 mm monté derrière un hublot plan, les angles de l’image noircissent progressivement jusqu’à former des coins totalement noirs couvrant 20 à 30 % de la surface totale. Ce vignettage massif n’est pas un défaut de l’objectif ni du hublot : il résulte d’une incompatibilité optique fondamentale entre l’angle de champ très large de l’objectif et l’angle de transmission limité du hublot plan.

Pour ces focales courtes, le dôme devient techniquement obligatoire. Un dôme de 8 pouces (environ 203 mm de diamètre) constitue le standard pour les objectifs de 16 à 24 mm sur capteur plein format. Les objectifs fisheyes de 8 à 10 mm nécessitent généralement un dôme de 9 pouces pour éviter tout vignettage résiduel. Au-delà du choix du hublot, la réussite des clichés sous-marins dépend également du positionnement de l’objectif dans le caisson et de la qualité du centrage optique.

La plage de focales entre 24 et 28 mm représente une zone de transition. Un 24 mm fonctionne correctement avec un hublot plan de grande taille, mais la performance optique reste inférieure à celle obtenue avec un dôme. À partir de 28 mm et au-delà, le hublot plan redevient l’option privilégiée grâce à sa simplicité de mise en œuvre et son coût moindre.

Les focales moyennes à longues inversent complètement le rapport de force entre hublot plan et dôme. Un objectif macro de 60 mm ou 105 mm exploite pleinement les avantages du hublot plan : netteté maximale sur toute la surface de l’image, distance minimale de mise au point inchangée, et absence totale de vignettage. Le grossissement apparent de 1,33x transforme un 60 mm en équivalent 80 mm environ, offrant une distance de travail confortable pour photographier nudibranches, crevettes ou détails de coraux.

Utiliser un dôme avec ces focales introduit des contraintes sans bénéfice optique réel. La distance minimale de mise au point augmente, rendant difficile l’approche des très petits sujets. Le centrage optique doit être parfait sous peine d’aberrations chromatiques sur les bords. Pour la macrophotographie pure, le hublot plan s’impose comme la solution optimale sans discussion possible.

Le schéma décisionnel suivant permet d’identifier rapidement le type de hublot adapté à votre configuration et à votre pratique photographique dominante.

Les différences de rendu visuel selon le hublot

Un photographe équipé d’un objectif de 16 mm monte son caisson avec un hublot plan par économie, pensant que la différence avec un dôme restera mineure. Dès la première plongée, le verdict tombe : les coins de l’image sont noirs sur une zone représentant facilement 25 % de la surface totale. Le vignettage ne se limite pas à un léger assombrissement progressif vers les bords comme celui qu’on observe parfois sur certains objectifs. Il s’agit d’une obstruction optique franche, une zone totalement noire où aucun détail n’apparaît, quelle que soit la correction appliquée en post-traitement.

Cette incompatibilité optique constitue l’erreur d’investissement la plus fréquente chez les photographes débutants en photographie sous-marine.

Le passage au dôme transforme radicalement le rendu. Le même objectif de 16 mm retrouve soudainement son angle de champ complet, sans la moindre trace de vignettage dans les angles. L’image devient exploitable sur toute sa surface, des bords jusqu’aux coins. Cette restauration de l’angle de champ s’accompagne d’une suppression des aberrations chromatiques qui apparaissaient fréquemment avec le hublot plan, se manifestant par des franges colorées violettes ou vertes sur les contours à fort contraste.

La distorsion géométrique constitue l’autre différence majeure de rendu. Le hublot plan préserve généralement mieux les lignes droites avec des focales moyennes, là où le dôme peut introduire une légère distorsion en barillet si le centrage optique n’est pas parfaitement ajusté. Mais avec les focales courtes, cette hiérarchie s’inverse : le dôme produit une distorsion maîtrisée et prévisible, corrigeable en post-traitement, tandis que le hublot plan génère des déformations complexes et irrégulières difficiles à corriger efficacement.

Vos questions sur le choix entre hublot plan et dôme

Les photographes qui envisagent un investissement dans un hublot ou un dôme se posent fréquemment les mêmes questions techniques avant de finaliser leur choix. Les réponses suivantes clarifient les points de compatibilité, de coût et d’usage pratique les plus déterminants.

Plutôt que de conclure, posez-vous cette question pour la suite de votre projet : votre pratique photographique justifie-t-elle l’investissement dans un équipement spécialisé pour chaque type de photographie, ou une solution polyvalente avec compléments optiques humides répond-elle mieux à vos besoins réels sur le terrain ?
